防爆电机绕组接地故障的检修

防爆电机统组接地是指电动机绕组绝缘损伤后，绕组导体任何一点(或多点)与铁芯或机壳接通，俗称“碰壳”。

造成绕组接地的原因很多，主要有

(1)嵌线时槽底绝缘被槽底毛刺刮破，

(2)嵌线、整形时槽绝缘端部有裂口，或槽绝缘未垫好，

(3)绕线模过大，造成嵌线后的线圈端部伸出铁芯两端过长，与端盖内壁相碰；

(4)电动机长期过热，引起绝缘老化脆裂，

(5)绝缘受潮，失效，使线圈导线与铁芯间漏电等。

检查绕组是否接地，可用摇表、万用表或检验灯。

如用摇表检查，低压电机可用500V摇表测量对地绝缘电阻，当转动摇表时，若指针指到零值，表示绕组已接地。有时指针摇摆不定，则说明绝缘已被击穿，只不过尚未稳定接地而已。

用万用表检查接地故障时，应将旋钮旋到R×10K挡进行测量，同时注意人的手不要触及测量针。

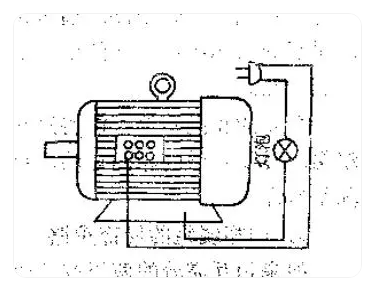

用220V检验灯串接检查接地故障时，应将电动机放在木工作台上，同时注意安全，以防触电。如图1所示，逐相检查，检验灯发亮的一相即为接地相。

图1 用检验灯检查绕组接地

接地相找出后，可用万用表分别检查接地相各极相组，以便找出故障点进行修理。但此法比较费工。若有条件可用高压试验变压器检查故障点更为筒便。将高压试验变压器次级线圈一端接机壳，另一端接绕组，将电压升高到电动机额定电压的1.3倍，仔细观察，产生冒烟或有火花之处，便是接地点。

排出接地故障，视绕组绝缘损伤情况而定。除绝缘老化以外，一般都可以局部修朴。如果是引出线绝獴损坏小重新包好即可。若是端部或槽口处线圈绝缘损伤，对将绕组加热软化，设法垫入或包上绝缘物。若槽中绝缘物损坏，则必须在绕组加热软化后，抽出槽楔，仔细拆出线圈，加衬绝缘，然后用上述方法复试，绕组绝缘恢复后，趁热打入槽楔，并在修补处刷上绝缘漆烘干。

对于绕组绝缘老化或损坏严重的电动机，一般要全部拆除绕组重新嵌线。
