西玛电机关于三相异步电动机星形连接和角接技术浅析

 角接和星形连接代表了三相电机电缆的独特转换关系。设计了同一电机的不同连接方式、同一额定电压和同一功率电机的不同连接方式，并给出了非常有趣的参数关系。接下来，西安西玛电机技术人员为大家分享关于三相异步电动机星形连接和角接技术。

三相异步电动机星形连接和角接之间的关系

星形连接和角形连接代表了三相电动机的特殊接线方法。同一电机的额定电压不同，接线方式不同。最直接的区别和相关参数之间的关系可以概括为：星形连接时，电源电压相同。相电压为1.732倍，相电流等于线电流。在转角接中，相电压等于线电压，线电流是相电流的1.732倍。

在相同的西安电机厂生产的三相异步电动机功率和相同的标称电压下，如果实施星形连接，导线直径粗，相电压低，相应的线圈匝数低，如果实施角接，因为电源电压等于相电压，相应的线圈匝数大，每匝对应的电流很小，线径也很小。因此，可以得出以下结论：（1）星形连接改为转角接，原星形连接除以1.732时导线直径的总截面积等于转角接时导线直径的总直径范围。（2） 拐角接改为星形连接，即原始角度。将导线直径的总横截面积乘以1.732相当于星形连接期间导线直径的总横截面积。或者也可以这样描述：（1）转角处的导电截面是星形连接处的0.57736倍。也就是说，拐角接时导线直径的总横截面积除以0.57736等于星形连接时导线直径的总横截面积。

三相异步电动机介绍

三相异步电动机运行优于单相异步电动机，节省了材料。三相异步电动机属于异步电动机，由三相电源供电，三相电源同时连接到一定的标称电压，相差120度。由于三相异步电动机的转子和定子的旋转磁场以相同的方向和不同的速度旋转，因此存在速度差，所以我们可以说三相异步电动机。

三相异步电动机转子的转速总是低于旋转磁场的转速：转子绕组和磁场之间的相对运动产生电动势和电流，磁场相互作用产生电磁转矩，将电能转化为机械能。

根据转子结构的不同，三相异步电动机可分为笼型和绕组型两种。笼型转子异步电动机具有结构简单、运行可靠、重量轻、价格便宜等优点，是一种常用的异步电动机。主要缺点是速度控制困难。绕线式三相异步电动机的转子与定子一样，具有三相绕组，通过滑环和电刷与外部变阻器相连。通过调节变阻器电阻，可以根据最大扭矩改变速度，可以提高发动机的起动性能，并且可以调节发动机转速。

三相异步电动机绕组可设计为单层绕组、双层绕组和单层混合绕组。单层绕组是一种绕组，其中每个定子槽中只嵌入一个线圈的有效侧，线圈总数是铁芯槽总数的一半。

单层绕组的优点是绕组数量少。该工艺相对简单，无夹层绝缘，提高了槽利用率。单层结构不会导致插槽中的相位崩溃。缺点是绕组产生的电磁波形不理想，电机的铁损和噪声大，起动性能不好，所以单层绕组一般只用于小容量电机。

以上内容就是西安电机厂技术人员为大家分享的关于的三相异步电动机星形连接和角接技术，星形连接和角形连接代表了三相电动机的特殊接线方法。同一电机的额定电压不同，接线方式不同。如果还有其它不太明白的地方，欢迎联系西安西玛电机客服人员。

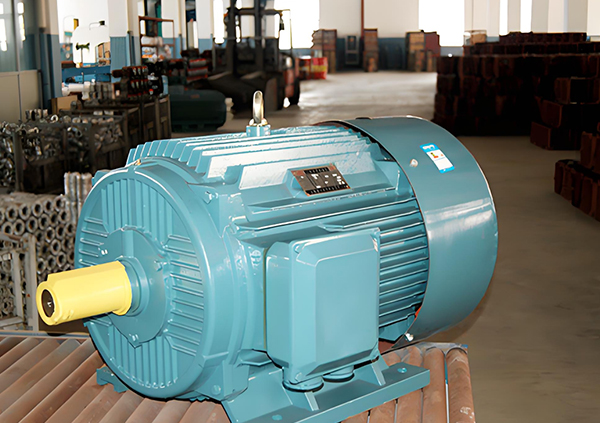

今天要向大家推荐的产品是：JS鼠笼三相异步电动机，西安西玛JS系列鼠笼三相异步电动机可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、要削机床、运输机械及其他设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。欢迎广大新老客户选购。
