西玛变频电机立卧区别对比浅析

安装方式：

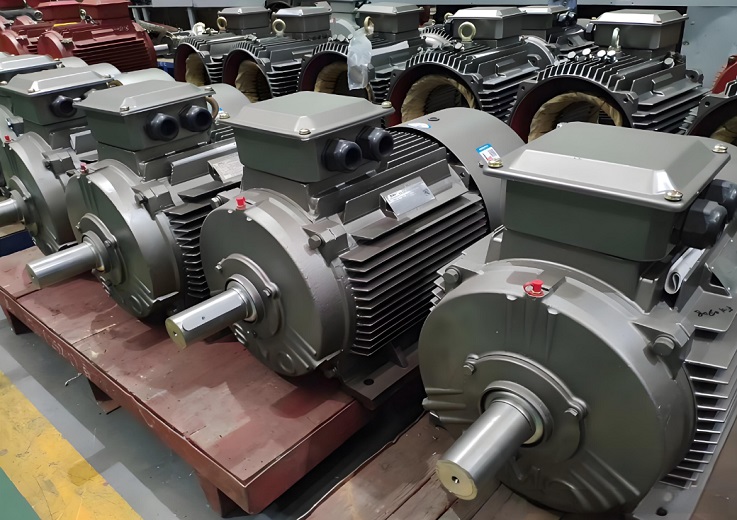

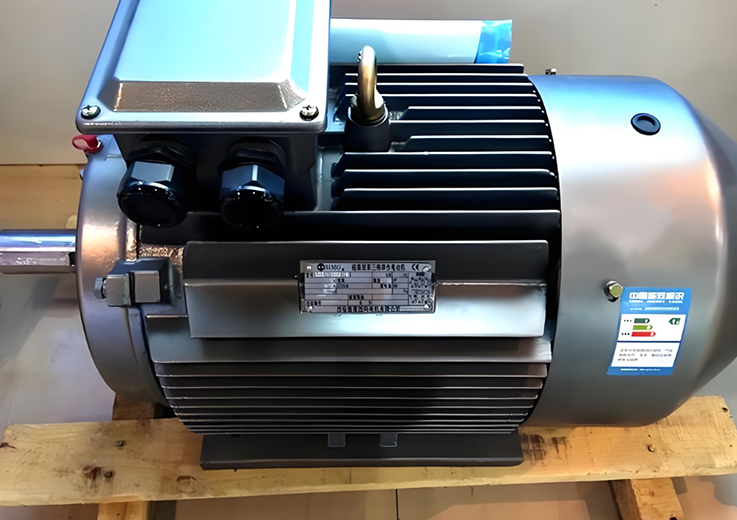

卧式电机以机座为主要安装控制，有的还需通过端盖辅助安装，如常见的 B35 电机。其具代表性的特点是电机运行时，电机轴与地面呈平行关系4.

立式电机主要以端盖为安装零部件，有时也需机座辅助安装，电机运行时轴与地面呈垂直关系.

外形结构：两种电机的机座、端盖有明显区别。比如机座的形状和固定方式会根据安装方式的不同而设计有所差异，以适应各自的安装需求

轴承系统

对于小规格的西玛变频电机，两种安装方式的电机轴承系统可能没有本质区别，在安装条件符合的情况下可以互换。

对于大多数西玛变频电机，其轴承系统结构不同。较大规格的立式电机，由于转子重量较重，深沟球轴承的轴向负载能力无法满足立式运行的安全性，通常需要通过角接触球

承或其他轴承组合来满足。在中小型电机中，会采用角接触球轴承作为电机的定位轴承，定位轴承可能在电机的轴伸端也可能在非轴伸端;而卧式电机，深沟球轴承是承载及定位轴承的首选，当径向负载需求较大时，会在轴伸端采用圆柱滚子轴承。
