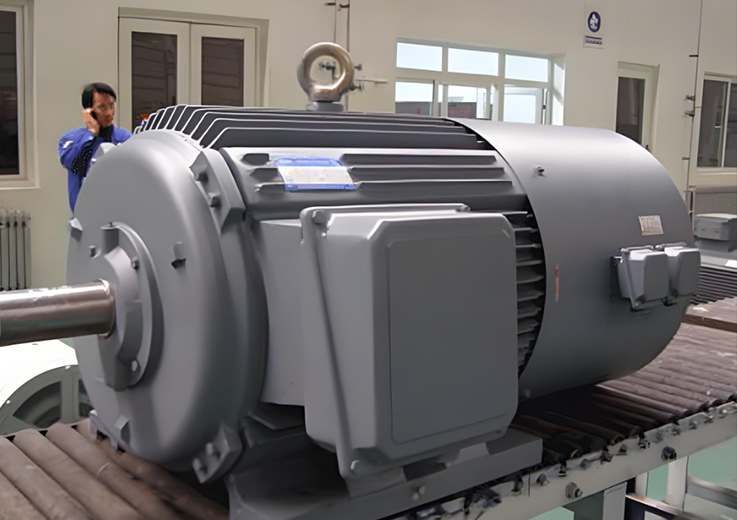

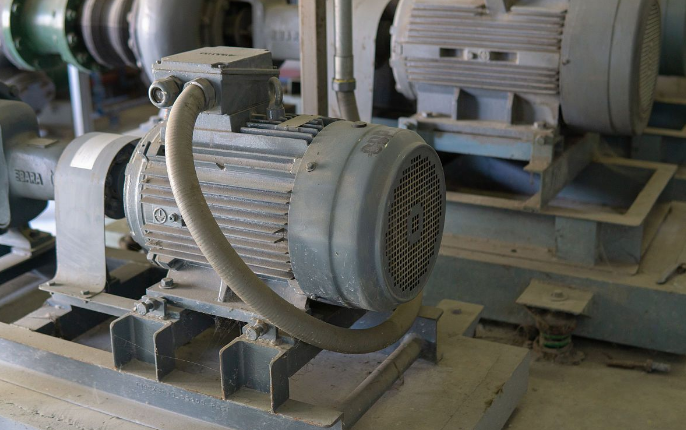

三相异步电机线路控制工作原理讲解

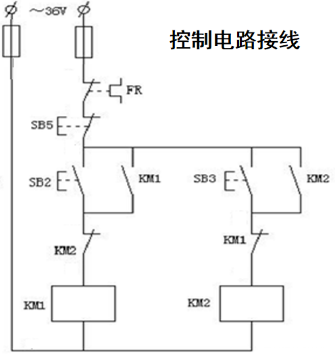

01、三相异步电动机正反转控制线路原理图

02、三相异步电动机正反转控制线路工作原理分析

1、电动机正转运行控制

当按下控制按钮SB2时，交流36V火线L依次经过熔断器FU，热继电器FR常闭点,停止按钮SB5常闭点，启动按钮SB2，交流接触器KM2常闭触点NC，到达交流接触器KM1线圈A1，此时KM1线圈A1得到交流36V火线L。

交流36V零线N经过熔断器FU到达交流接触器KM1线圈A2，此时KM1线圈A2得到交流36V零线N。交流接触器KM1线圈得电，KM1常开触点NO闭合完成自锁，KM1常闭触点NC断开实现互锁，交流接触器KM1主触点闭合，电动机M正转运行。

2、电动机反转运行控制

当按下控制按钮SB3时，交流36V火线L依次经过熔断器FU，热继电器FR常闭点，停止按钮SB5常闭点,启动按钮SB3，交流接触器KM1常闭触点NC，到达交流接触器KM2线圈A1，此时KM2线圈A1得到交流36V火线L。

交流36V零线N经过熔断器FU到达交流接触器KM2线圈A2，此时KM2线圈A2得到交流36V零线N。交流接触器KM2线圈得电，KM2常开触点NO闭合完成自锁，KM2常闭触点NC断开实现互锁，交流接触器KM2主触点闭合，电动机M反转运行。

3、电动机停止控制

当电动机过载时，无论电动机是正转或是反转，线圈失电，电动机停止。

当按下停止按钮SB5时，无论电动机是正转或是反转，线圈失电，电动机停止。

03、三相异步电动机正反转控制线路的硬件接线

1、未接线前的检查

用万用表检查熔断器FU是否烧断。交流接触器KM1和KM2常开、常闭触点接通与断开是否良好，线圈阻值是否正常。正转、反转、停止按钮触点接通与断开是否良好，热继电器常闭点接通与断开是否良好。

2、硬件接线

（1）电动机正转运行控制回路接线：将熔断器FU，热继电器FR,停止按钮SB5，启动按钮SB2，交流接触器KM2常闭触点NC，交流接触器KM1线圈A1依次串联后接到交流36V火线上，然后将交流接触器KM1常开点与按钮SB2常开点并联，交流接触器KM1线圈A2与熔断器FU串联后接到交流36V零线上。

（2）电动机反转运行控制回路接线：将按钮SB3常开，交流接触器KM1常闭触点NC，交流接触器KM2线圈A1依次串联后接到按钮SB5常闭出线上，然后将交流接触器KM2常开点与按钮SB3常开点并联，交流接触器KM2线圈A2与交流接触器KM1线圈A2相连。

3、接完线之后的检查

（1）把万用表的红黑表笔分别放到电源36V的火线和零线上。

（2）按下按钮SB2，能测到KM1线圈的阻值，说明此回路接线没有断开点。

（3）按下按钮SB3，能测到KM2线圈的阻值，说明此回路接线没有断开点。

（4）按下KM1，能测到KM1线圈的阻值，说明此回路接线没有断开点。

（5）按下KM2，能测到KM2线圈的阻值，说明此回路接线没有断开点。

（6）同时按下按钮SB2和SB3，KM1和KM2线圈并联，测得并联后阻值应是1个线圈的1/2。

（7）同时按下交流接触器KM1和KM2，因互锁回路断开测得阻值无穷大。
