为什么对超过4 kW的西玛电机使用三角形连接

为什么对超过4 kW的西玛电机使用三角形连接？

主要是为了降低西玛电机的负载电流。通常，高效节能电机都使用三角形连接。

在相同功率下，380V线圈的额定电流比220V线圈的额定电流小3倍(√3 = 1.732). 随着额定电流的减小，相应西玛电机定子绕组的磁线直径也变小。

这对电机的制造过程和电机运行期间的加热有很大的好处。因此，4kW以下的电机通常采用星形连接，而4kW以上的电机采用三角形连接。

三相异步电动机的星形连接和三角形连接之间的区别是：

三相异步电动机每相绕组有两个导体端，一个称为前端，另一个称为端部。根据国家标准，第一相导线用U1表示，末端用U2表示。

第相绕组的端部和端部分别用V1和V2表示，第三相绕组的端部和端部分别用W1和W2表示。这6个头部和末端分别通向电机外壳的接线盒，并为电工标记相应的接线。

通过在接线盒中端子的第一个和末端之间切换，可以根据电源电压的差异轻松切换到星形连接Y或三角形连接。

如上图所示连接W1、U1和V1，用铜连接器连接W1、U1和V1，形成星形连接。星形连接方式的特点是：有助于降低绕组线圈的耐压（220V），降低绝缘水平，降低起动电流；缺点是电机功率降低，因此大多数4KW以下的低功率电机采用星形连接法。

输出功率为4KW及以上的西玛电机采用三角形连接。三角形连接三角形连接方法包括将W1和U2与作为电源输入电缆的铜连接器短接在一起；然后将U2和V2短接在一起，这是一根电源输入电缆；最后V1和W2合并，这是第三条电压输入线。三角形连接：有利于增加电机的功率，缺点是启动电流大，电机定子绕组必须承受电压（380V），这增加了电机的绝缘程度。

种类说明：西玛电机定子绕组的第一和末端由制造商指定，不得随意互换，但三相绕组的第一和末端可以一起转动（例如，U2、V2、W2作为第一端，U1、V1和W1作为端部，但单相绕组的第一端和端部不得单独互换），这将导致接线错误。

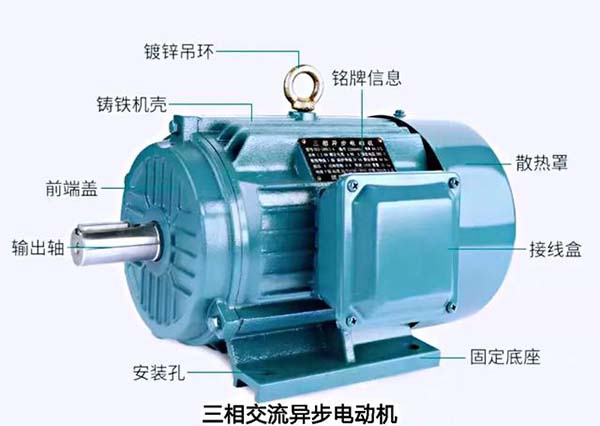

它主要由定子和转子两部分组成。

定子是指西安西玛电机的固定部件。主要由机座、定子铁芯、端盖和定子三相对称绕组组成。底座通常由铸铁或铸钢制成。定子铁芯压入机架中。定子铁芯构成电机磁路的一部分。为了减少铁损，将0.5 mm厚的硅钢片堆叠成圆柱形，并压入框架中。

为了嵌入定子三相绕组，在铁芯的内圆周上冲出几个均匀间隔的槽。中小型西安西玛电机的定子绕组通常采用漆包线。异步电机的三相对称绕组有6个输出，每相绕组的起点和终点用U表示₁, 五、₁, W₁ 和你₂, 五、₂, W₂ 和通常从底座上的接线盒引出。三相对称定子绕组可以星形或三角形连接，具体取决于电网的电源电压和绕组的标称电压。例如，电源的市电电压为380V，电机定子绕组的标称相电压为220V，绕组必须以星形连接；如果绕组的额定电压为380 B，则必须安装绕组。呈三角形。这是确保每相绕组以其标称电压工作的唯一方法。
