如何测量西玛电机绝缘电阻

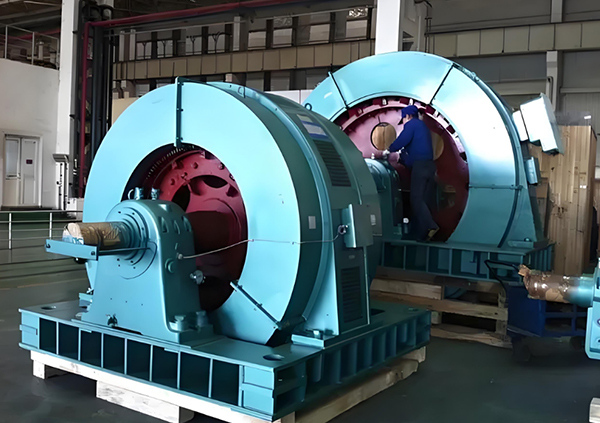

西玛电机绕组短路和绕组接地故障的检查方法，这两种故障在设备维护中很常见，电工必须掌握它们的评估方法。

当电机绕组短路或绕组对地短路时，会出现以下两种现象：

一旦第一种电机类型接通，断路器立即跳闸并发出“砰”的声音，或者逆变器和伺服立即关闭，并报告异常电流；

第二种西玛电机运行一段时间，突然断路器跳闸，或逆变器和伺服报告异常电流。在这种情况下，有时会不小心打开并再次运行，这将对逆变器或伺服控制板造成严重后果。

如果出现上述两种现象，如何检查电机绕组的绝缘？下面我们用兆欧表检查电机绕组的绝缘：

第一步是正确选择其电压和范围

兆欧表不能随意使用，应根据其测量设备的电压进行选择。通常使用500V至100V以下的电气设备或电路，使用500V 100MΩ及以上兆欧表，然后测量电机绝缘电阻，使用500V 100MΩ兆欧表。

第二步兆欧表自检

测量前，高阻表应进行开路测试，然后在两米长的线路（L和E）上进行连接测试。指针应该指向“∞“（无穷大）在开路实验中，如图2所示

当两个表引线直接连接到实验时，指针可以振荡到“0”，表明兆欧表处于正常工作状态。

第三步是提前检查发动机准备情况

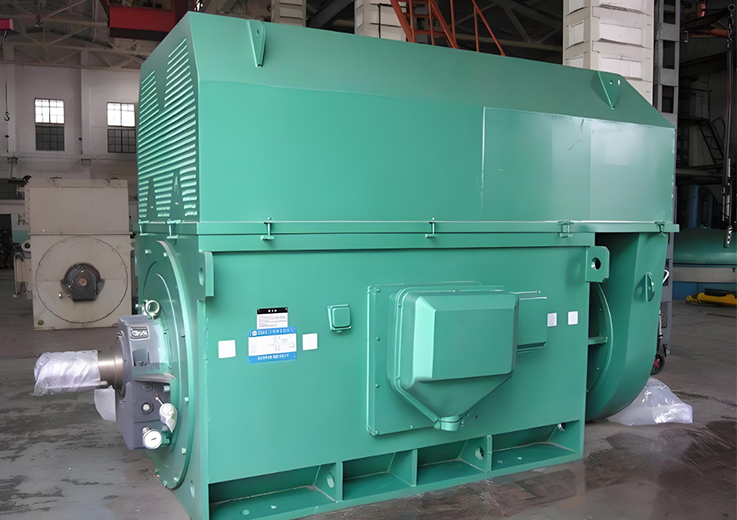

测量西安西玛电机绕组绝缘前，切断主电源，挂好检修线，以免触电。取下电机的三相电源线并做好恢复标记，取下电机端子中的连接器（必须取下连接器，否则无法测量相绕组的读数）。

第四步是检查电机相间绕组的绝缘

检查西安西玛电机相绕组的绝缘（检查相之间的绝缘）

在正常工作条件下，两相绕组间绝缘电阻的电阻值应为“∞“（无穷大），如果小于0.5MΩ，则表示西安西玛电机绕组受潮或绝缘电阻很差，绕组短路

在正常工作条件下，同相电阻值应为“0”。

按照步骤4检查U1-W2、V1-U2、W1-V2、U1-U2、V1-V2和W1-W2。

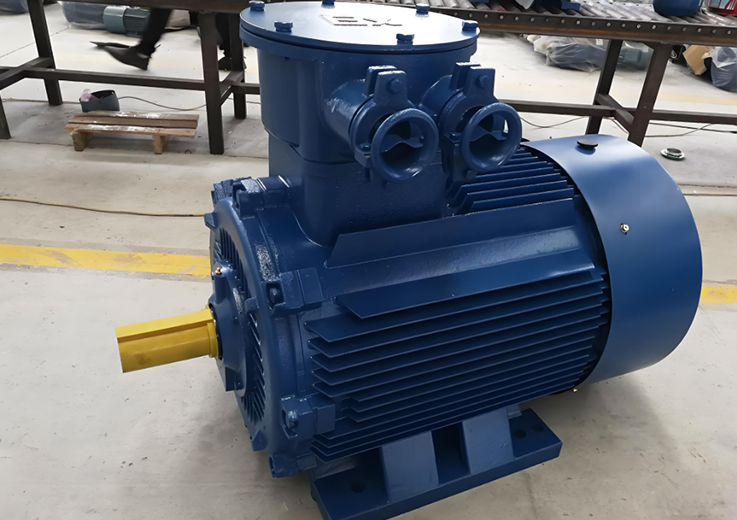

步骤5：如果三相绕组之间的绝缘良好，则进行接地测试。试验方法为：兆欧表的一端（L）连接到三相绕组引出线的一端，另一端（E）接触电机金属外壳或不生锈的电机金属外壳的铭牌。使用高阻表检查电机接地点。
相与地之间的绝缘电阻测量
小于0.5MΩ表示西安西玛电机绕组潮湿或绝缘电阻不良；如果兆欧表指针为零，则表示相绕组存在对地短路点。根据步骤5检查三相绕组U、V、W。
