Z系列直流电机的绝缘情况测试解析

如何测试Z系列直流电机的绝缘情况？

Z系列直流电机绝缘试验是指对各绕组的主绝缘和可变磁场电阻进行试验，它用于检查绕组与外壳可变电阻器之间的绝缘情况。西安西玛电机厂的试验中心对于绝缘试验包括测量绝缘电阻和交流电阻试验。

一、各绕组绝缘试验

1、为了测量Z系列直流电机各绕组的绝缘电阻，应使用1000 V兆欧表。绝缘电阻测量值不应小于0.5MΩ。还应测量励磁机电枢绕组对轴和金属扎线的绝缘电阻。

2、对外壳的励磁绕组和轴的电枢绕组进行交流耐压试验。试验电压值：交接试验标准规定：在标称电压的1.5倍基础上加750V，不得低于1200V；预防性试验规程规定电压为1kV。对于100kw以下不重要的直流电机，电枢绕组对轴的交流介电强度试验可用2500v兆欧表测量。

二、测量可变磁场电阻的绝缘电阻。

西安西玛直流电机绝缘电阻可用2500V兆欧表测量，测量的绝缘电阻值不应小于0.5MΩ。新的预防性试验规程规定，对可变磁场电阻器不必单独进行交流耐压试验。

Z系列直流电机的绝缘试验在很大程度上决定了产品的类型，绝缘试验良好，产品通过标准试验，才可以对外销售。如果检测效果差，则必须将产品进行改进，直至合格后才可以出厂。

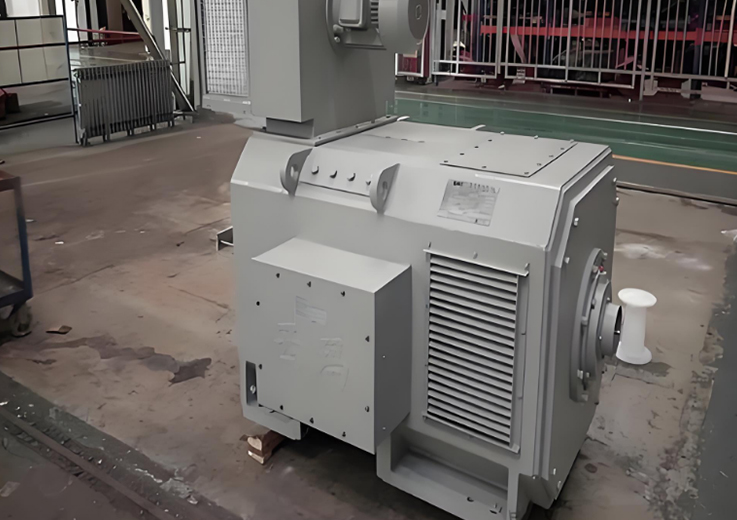

西安西玛电机厂家生产的Z系列直流电机采用先进设计，定子机座采用多角形迭片结构，有效充分利用了空间，具有体积小、重量轻、性能好等优点。
